| EN 300 328 中 Wi-Fi / 蓝牙设备整机射频功率的替代法测试方法介绍 在对无线设备进行 EN 300 328 合规性测试时，最大发射功率（EIRP）是关键参数之一。对于使用内置天线或无法直接访问射频输出端口的整机产品（如 Wi-Fi 路由器、蓝牙耳机、智能硬件等），常规的导入式（conducted）测试不可行，此时可采用“替代法”（Substitution Method）进行辐射功率测试。
一、替代法原理替代法是一种通过比较的方法间接测量设备的辐射功率。其基本原理如下： - 首先，在电波暗室中测量被测设备（EUT）在某一频点发射时，在接收天线处产生的最大场强值；
- 然后，使用一个参考发射源替换掉 EUT，发射相同频率的信号；
- 调节参考源的输出功率，直到接收天线处接收到的信号强度与 EUT 相同；
- 最后，根据参考源的已知发射功率、天线增益和电缆损耗，反推出 EUT 的等效辐射功率（EIRP）。
5) The radiated power is equal to the power supplied by the signal generator, plus the gain of the substitution
antenna, minus the cable loss.
这种方法广泛用于无法进行端口测量的无线设备，特别适用于 Wi-Fi（802.11 系列）、蓝牙（BT）、Zigbee 等频段跳变或调制方式复杂的产品。
二、测试步骤
EUT 测量阶段
- 将设备置于电波暗室转台中心，固定其发射信道和模式；
- 设置接收天线的极化方向（水平或垂直）；
- 旋转设备，找到最大辐射方向；
- 记录该方向的最大场强值（通常单位为 dBμV/m）。
参考源替代测量阶段 移除 EUT，安装参考发射系统（通常为信号源 + 标准增益天线）； 该系统应位于与 EUT 相同的位置、同样的极化方向； 在相同频率上发射，并缓慢调节输出功率； 当接收端读数与 EUT 发射时相等时，记录此时的输出功率； 利用公式计算出 EUT 的 EIRP。
三、EIRP 计算方式EIRP 的计算公式如下：
EIRP（dBm） = 参考源输出功率（dBm） + 天线增益（dBi） − 电缆损耗（dB）

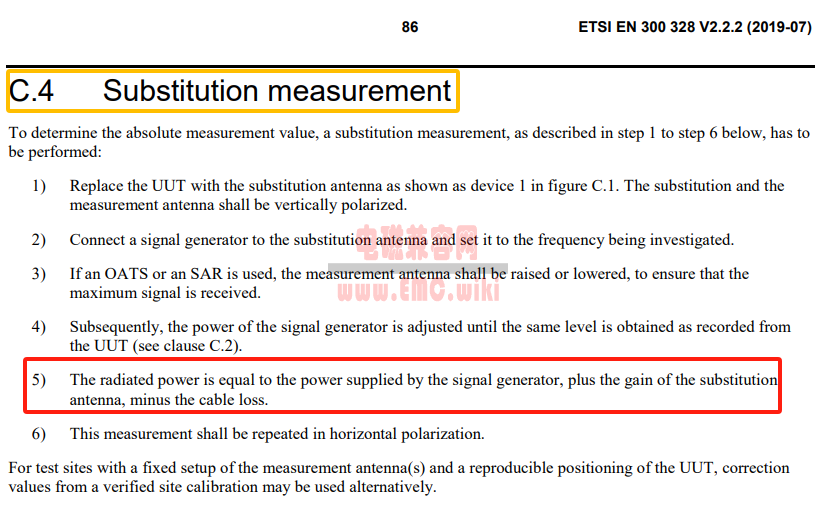

这个值即为被测设备在该频率点上的等效辐射功率。 C.4 Substitution measurement 5) The radiated power is equal to the power supplied by the signal generator, plus the gain of the substitution
antenna, minus the cable loss. ✅ 各项解释如下：| 项目 | 意义 | 说明 | | 参考源输出功率（dBm） | 信号源本身的输出功率 | 通常由信号源设定或通过功率计精确测量 | | 天线增益（dBi） | 参考发射天线的增益 | 相对于理想全向天线的方向性增益 | | 电缆损耗（dB） | 信号源到天线之间的电缆损耗 | 包括所有连接线缆、适配器等的插入损耗 |
📘 这个公式在替代法中的用途：在替代法中，你调节信号源输出功率，使得接收天线接收到的场强值与原本 EUT 发射时相同。此时你记录下信号源的输出功率，用上述公式换算出： 参考系统在该测试配置下达到等效场强所需的 EIRP
这个 EIRP 被认为就是 EUT 在该频点、方向和极化下的等效发射功率。
四、优点与适用范围替代法具有以下优点： 五、注意事项
EN 300 328 中替代法测量整机射频功率的方法
替代法（Substitution Method）测试流程与要素对照表| 项目类别 | 内容说明 | | 适用场景 | - 封闭式或不可拆卸天线设备
- 无法进行端口导入测试的整机
- Wi-Fi（802.11）、BT、Zigbee 等跳频/扩频设备 | | 测试目的 | 测量设备在指定频率/通道上的 最大等效辐射功率（EIRP） | | 参考标准 | EN 300 328 V2.2.2 - 第 5.4.2 节：最大 EIRP 要求 | | 测试环境 | 电波暗室（全/半暗室），3 米或 10 米测距线，低反射背景 | | 关键设备 | - 被测设备（EUT）
- 信号接收系统（频谱仪 + 接收天线）
- 校准参考发射源（信号源 + 标准增益天线） | | 测试步骤 | - 启动 EUT，设置为持续发射，记录在接收天线处的最大场强（单位：dBμV/m）；
- 移除 EUT，换上参考源，发射相同频率信号；
- 调节参考源输出功率，使接收天线处读数与 EUT 相同；
- 记录参考源功率，并根据已知增益和线损计算 EIRP。
| | EIRP 计算 | EIRP（dBm） = 参考源输出功率 + 参考天线增益 − 电缆损耗 | | 极化要求 | EUT 与参考源测试时，天线极化方向必须一致（水平/垂直） | | 姿态要求 | EUT 与参考源应放置在 相同位置、相同高度、相同朝向 | | 频率要求 | 每个主要工作频点/通道都应分别测试（如 Wi-Fi: CH1、CH6、CH11） | | 跳频处理建议 | 若设备为跳频系统（如蓝牙），建议固定频点测试或使用保持发射命令 | | 结果单位 | 最终结果为 dBm（可转为 mW：P[mW] = 10^(EIRP[dBm]/10)） | | 常见问题 | - 环境噪声干扰大 → 使用暗室屏蔽；
- 天线极化不一致 → 导致测量偏差；
- 未使用校准源 → 测量不准；
- 忽略电缆损耗 → 误差扩大 | | 优点总结 | - 不需拆解设备；
- 测试灵活，可对任意天线结构设备评估；
- 符合认证测试需求；
- 对于集成模组整机尤为实用 |
替代法 factor 生成步骤（Substitution Factor 校准流程）
| 步骤 | 操作内容 | 说明 | | 1 | 准备测试环境 | 在电波暗室或半电波暗室中布置接收天线（与后续正式测量保持一致：距离、极化、高度等） | | 2 | 连接参考发射系统 | 使用已知输出功率的信号源（如频率源/矢量信号发生器）连接到标准增益天线（如喇叭天线） | | 3 | 设定频率点 | 选择所需的测试频率点（如 2400 MHz、2440 MHz、2480 MHz），逐个频点进行 | | 4 | 设定发射功率 | 设定参考源输出功率为已知值，例如 +10 dBm（或 10 mW） | | 5 | 测量接收场强 | 在接收天线端使用频谱仪或 EMI 接收机记录每个频率点的接收电平（单位为 dBμV/m） | | 6 | 记录电缆损耗 | 测量或记录信号源到天线之间电缆的实际损耗值（dB） | | 7 | 计算因子 | 对每个频率点，根据以下公式计算 factor（换算因子）：
Factor（dB） = 已知 EIRP（dBm） − 实测场强值（dBμV/m） + 107
说明：107 是单位转换常数，来自 dBμV/m → dBm/m² 换算关系 | | 8 | 建立频率因子表 | 将不同频率点的 factor 列成一张表，用于后续测试中将 EUT 的场强反推为 EIRP |
示例假设你在 2440 MHz 使用 +10 dBm（即 10 mW）输出，测得场强为 114 dBμV/m，电缆损耗为 1.5 dB，天线增益为 6 dBi（这些可包含在计算中或独立记录），则： - Factor = 10 − 114 + 107 = 3 dB
这个 3 dB 的因子以后用于换算：
当你测得某 EUT 在相同频点上辐射场强为 117 dBμV/m，则其 EIRP 约为： - EIRP = 117 + Factor − 107 = 117 + 3 − 107 = 13 dBm
补充说明建议每隔 5 或 10 MHz 建一个频率因子表格（特别是 Wi-Fi、BT 工作带宽较宽的情况）； factor 也可以理解为频率点的辐射换算曲线； 若测试布置稳定，此校准表可重复使用，前提是环境不变（包括天线位置、高度、极化等）； factor 可在 Excel 中制作图表曲线用于插值查找； 该方法也符合 ETSI 和 RED 指南对替代法应用的推荐。
