逆变器的H桥如何改进EMC

2024-6-23 00:05| 发布者: 曾工| 查看: 413| 评论: 0|原作者: emc测试|来自: 电磁兼容网

摘要: 逆变器中的H桥电路对电磁兼容性(EMC)有显著影响,特别是当涉及到PWM(脉宽调制)信号的使用时。H桥是一种常用的电路拓扑,用于驱动电机和其他负载,能够控制电流的正反向流动,实现双向运动或交流输出。在逆变器中 ...

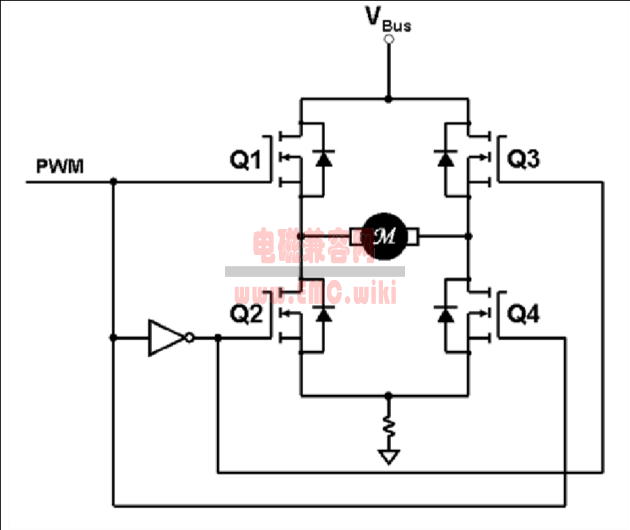

逆变器中的H桥电路对电磁兼容性(EMC)有显著影响,特别是当涉及到PWM(脉宽调制)信号的使用时。H桥是一种常用的电路拓扑,用于驱动电机和其他负载,能够控制电流的正反向流动,实现双向运动或交流输出。在逆变器中,H桥通常用来将直流电转换成交流电,这个过程会产生特定的EMC挑战,包括:

电磁干扰(EMI)的产生
1、PWM信号的谐波:H桥逆变器利用PWM信号来控制功率晶体管的开关,PWM信号的快速上升和下降沿会产生丰富的谐波成分,这是EMI的主要来源之一。

2、共模电流:在H桥电路中,当开关状态改变时,会在电路中产生共模电流,尤其是当所有开关同时开启或关闭时。共模电流会在电缆和外壳中循环,产生辐射干扰。

3、瞬态电压和电流:开关过程中产生的瞬态电压和电流也会导致EMI,尤其是在高频率和大功率的逆变器中更为明显。

对EMC的影响
1、辐射干扰:上述的谐波和瞬态电流会以电磁波的形式辐射出去,干扰附近的电子设备和通信线路。

2、传导干扰:EMI可以通过电源线或信号线传导至其他设备,影响其正常运行。

3、敏感度:逆变器本身也可能成为敏感设备,受到外部EMI的影响,导致性能下降或误操作。

解决方案
改进逆变器中H桥电路的电磁兼容性(EMC)是一项关键的设计挑战,尤其在高功率和高速开关应用中。在设计逆变器时,必须综合考虑H桥电路的EMC特性,通过上述措施来达到EMC标准,确保逆变器在实际应用中的安全性和可靠性。以下是一些可以实施的技术和策略来改善逆变器的EMC性能:

为了减轻H桥逆变器对EMC的影响,可以采取以下措施:
1、使用EMI滤波器:在逆变器的输入和输出端加入EMI滤波器,以减少传导和辐射的电磁干扰。滤波器可以包括电感、电容和共模扼流圈,用于抑制特定频率范围内的噪声。

2、隔离电源:采用隔离电源可以减少地环路电流,提高系统的EMC性能。

3、优化PCB布局:合理的布局和接地策略可以减少辐射和传导干扰,如使用多层板、地平面、和正确的布线技术。确保良好的接地,减少地弹问题。

4、软开关技术:采用零电压开关(ZVS)或零电流开关(ZCS)等软开关技术,可以减少开关过程中的电磁干扰。

5、屏蔽和接地:对逆变器进行适当的屏蔽,并确保良好的接地,可以减少辐射干扰。

6、电缆和连接器管理:使用屏蔽电缆和连接器,确保屏蔽层正确接地,以减少辐射干扰。减少电缆长度,使用绞线或双绞线,以减少天线效应。

7、热设计:良好的热设计可以防止过热,减少由于温度变化引起的EMI。

8、控制算法(优化PWM调制策略):通过优化PWM控制算法,如采用随机化PWM频率或斜坡载波技术,可以减少特定频率的谐波分量。
(1)采用随机PWM或载波相移PWM(CPS-PWM)技术可以分散谐波频谱,减少特定频率的谐波含量,从而降低EMI。
(2)使用斜坡载波技术,通过改变PWM载波的形状或频率,可以减少开关频率相关的谐波。
(3)在控制软件中加入滤波和延迟,以减少数字信号的边沿陡峭度,降低EMI。
(4)实施智能关断和启动序列,减少开关瞬变。
