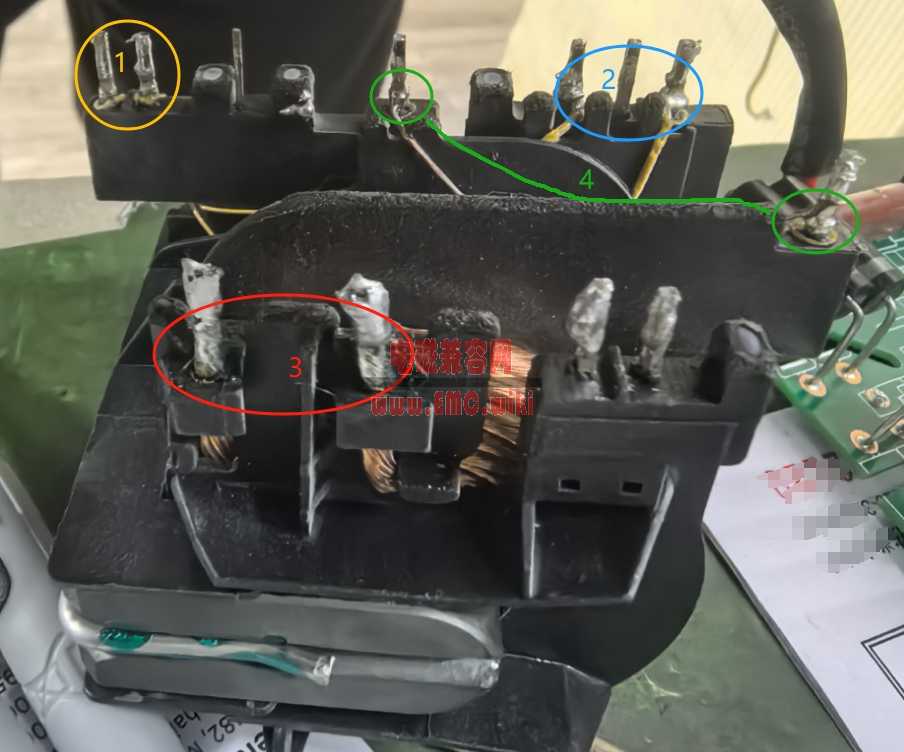

这颗微波炉用磁控管升压变压器（高压变压器）实物图中的 4 个绕组结构。下面详细解析每个绕组在微波炉中的作用、电路连接与EMC关键点： ✅ 一、总览（绕组编号与功能）
🧩 二、各个绕组详细解析 🔶【① Vauxac辅助绕组】（黄色圈） 用途：提供低压交流（例如 12V~24V AC），经整流稳压后为 MCU 或继电器供电； 接法：通过整流桥 + 滤波电容变成直流，形成 Vaux 或 +5V MCU 电源； 特点：匝数较少、线径细、隔离好； 注意：
用途：给磁控管内部灯丝提供加热电流（3.33.5V AC，10~15A）； 接法：两个脚直接连接磁控管的两个引脚（F1、F2）； 特点：
注意事项：
用途：主功率输入绕组，接通电源后由MOSFET/IGBT或继电器控制通断； 接法：
特点：
EMC风险：
用途：输出几千伏高压交流（约 2000~2200V AC RMS），供倍压或半波整流后驱动磁控管阳极； 接法：
特点：
高压处理注意：
这个设计是靠变压器自身升压而非倍压整流，这是因为：

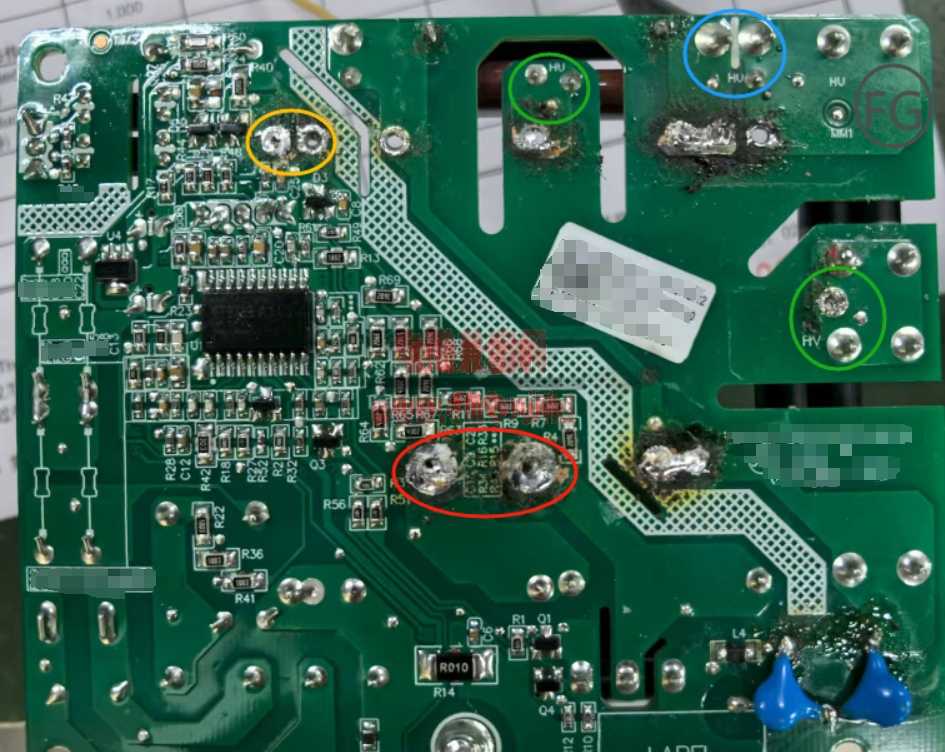

这个变压器显然是工频/低频 PWM 控制升压方案，结构大但电气可靠。 ✅ 总结一句话： 图中这颗微波炉用升压变压器包含 4 个绕组：红圈为初级供电、绿圈为高压输出（阳极）、蓝圈为灯丝加热、黄圈为控制辅助电源，它通过变压器本体升压，不靠倍压电路，属于典型的磁控管直接升压方案。 |
