Rohde & Schwarz ESR 系列接收机是否有带频谱分析功能？

2025-9-2 17:04| 发布者: 曾工| 查看: 630| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: Rohde Schwarz ESR 系列 EMI Test Receiver（ESR3 / ESR7 / ESR26）是否有带频谱分析功能？ 📌 ESR 的定位本质：一台符合 CISPR 16-1-1 要求的 全兼容 EMI 测试接收机。应用场景：做 EMI 预扫描、合规测量（准峰 ...
Rohde & Schwarz ESR 系列 EMI Test Receiver（ESR3 / ESR7 / ESR26）是否有带频谱分析功能？

📌 ESR 的定位
  • 本质：一台符合 CISPR 16-1-1 要求的 全兼容 EMI 测试接收机。
  • 应用场景：做 EMI 预扫描、合规测量（准峰值、均方根、平均检波器）、符合标准限值的比对。
📌 频谱分析功能（Spectrum Analysis Mode）
R&S 在 ESR 中专门集成了频谱分析模式（Spectrum Analyzer Mode）：
  • 可以像普通频谱分析仪一样扫频、看信号频谱分布。
  • 提供常见的 RBW/VBW 设置、Trace 功能、Marker 功能。
  • 带宽范围和动态范围和 R&S 普通频谱仪（如 FSV、FSW）相比会低一些，但足够满足 EMI 预扫和一般 RF 观测。
  • ESR 还支持 实时频谱分析功能（Real-time spectrum analysis），可用于捕获间歇性干扰。
📌 与真正的频谱分析仪相比的差别
功能ESR (EMI Receiver)普通频谱分析仪
核心用途EMI 预扫描、标准化测量（QP、CISPR 16 检波器）通用信号分析、调试、通信、谐波/杂散测试
频谱模式有（类似频谱仪）主功能
测量检波器QP、CISPR-AV、CISPR-RMS 等 EMI 专用RMS、Peak、Average（无 QP）
精度满足 EMI 标准要求满足一般 RF 测试需要
实时分析有（看脉冲/瞬态干扰）高端机型也有（如 FSWP/FSVA）

✅ 结论：
R&S ESR 接收机自带频谱分析模式，可以当频谱仪用，但它的核心价值是 EMI 测试。

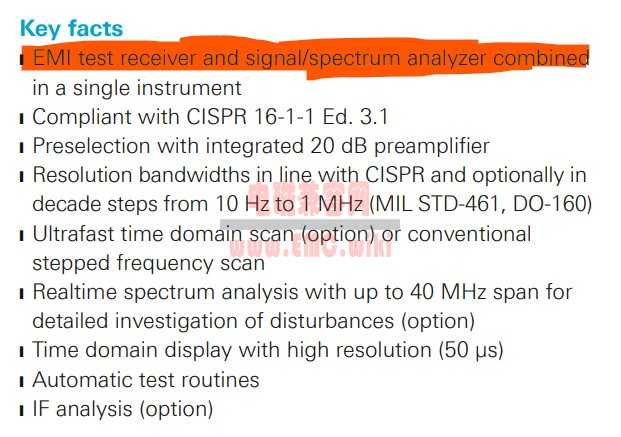

RS ESR Series EMI Test Receiver.pdf
