短答：可以，但一定要用“大功率外置衰减/取样”，把 50 W（≈ 47 dBm）降到频谱仪安全输入范围。

先算需要的衰减量

50 W → 47 dBm

频谱仪常见指标（以频谱分析仪的说明书为准）

需要的外部衰减 A：

要将2.4GHz的50W发射功率安全接入频谱分析仪，需按以下步骤选择衰减器：

1. 确定频谱分析仪的最大输入功率

2. 计算所需总衰减量
公式：
总衰减量（dB） = 发射功率（dBm） - 频谱仪最大输入功率（dBm）

3. 选择衰减器参数
衰减量：总衰减量需≥计算值（如27dB），建议留余量（如30dB）。
功率容量：衰减器额定功率必须＞发射功率（50W）。

频率范围：确保衰减器支持2.4GHz（如DC-6GHz）。
连接器类型：与发射源和频谱仪匹配（如N型或SMA）。

4. 分步衰减（可选）

若单个大衰减器不可用，可串联多个衰减器：

5. 验证与测试

推荐方案

关键注意事项

实用配置（推荐做法）

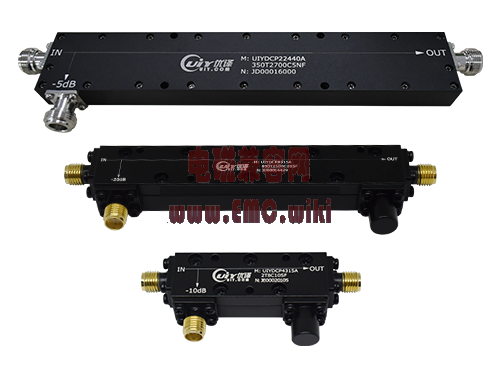

优选（更安全、更专业）

可行（成本低，但要散热）

40 dB/100 W 衰减器 + 10 dB 小衰减器（总 50 dB）

或 30 dB/50–100 W 衰减器 + 20 dB 小衰减器（总 50 dB）

通过以上步骤，可安全将50W信号接入频谱分析仪进行测量。
