摘要: 标准号：GB/T 18268.1-2025 中文标准名称：测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求英文标准名称：Electrical equipment for measurement, control and laboratory use—EMC requirements— ...

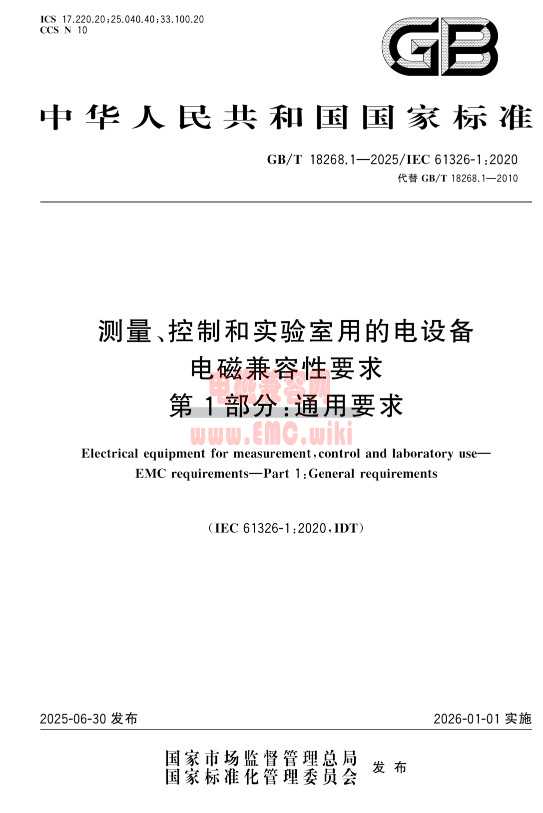

标准号：GB/T 18268.1-2025

中文标准名称：测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求
英文标准名称：Electrical equipment for measurement, control and laboratory use—EMC requirements—Part 1: General requirements

📘 GB/T 18268.1-2025 标准介绍

标准名称： 《测量、控制和实验室用电设备电磁兼容性要求第1部分：通用要求》
等同采用： IEC 61326-1:2020
适用设备：

工业测控设备
实验室仪器
电气测试设备
传感器、PLC、控制器、采集仪、分析仪
可由 AC ≤ 1000 V、DC ≤ 1500 V、或电池供电的设备

覆盖：EMI（发射）+ EMS（抗扰度）全部 EMC 项目

⚡ 抗扰度（Immunity）测试项目

测试项目	说明	对应方法 / 内容
静电放电 ESD	模拟人体/物体导致的静电干扰	接触/空气放电，测试外壳、端口
射频辐射抗扰 RI	模拟无线电场干扰	80 MHz–6 GHz 扫描，抗辐射能力
电快速脉冲群 EFT/Burst	模拟继电器、开关、电网干扰	电源、I/O、通信线注入脉冲群
浪涌（雷击）Surge	模拟雷击、电网开关瞬态	对电源线 / 长线做 1.2/50 µs 浪涌
射频传导抗扰 CI	150 kHz–80 MHz 的有线射频干扰	电源/信号线耦合夹注入
工频磁场抗扰	模拟变压器/电流环磁场	50/60 Hz 高频率磁场测试
电压暂降与短时中断（部分设备适用）	测电源稳定性	0%、40%、70% 电压跌落

附录 A 特别要求：
用于便携设备、电池供电设备、由被测电路供电的设备，需按特殊布置做 EMS 测试。

📡 发射（Emission）测试项目

GB/T 18268.1-2025 的发射限值取自 GB 4824（工业/实验室/测量设备的骚扰限值）
按 Class A / Class B 执行。

主要 EMI 测试如下：

发射项目	内容
传导发射	电源端 150 kHz–30 MHz，使用 LISN
辐射发射	30 MHz–1 GHz（或更高），天线测量
骚扰功率（大电流设备适用）	用吸收钳测量 30–300 MHz
电压变化、闪烁、谐波（部分设备）	电源整流负载设备需测
电缆/通信端口发射（适用时）	长线的共模干扰测量
