安规标准，例如GB 4943.1，这个里面的表25 基于瞬态电压的抗电强度试验电压 ... ...

2025-5-30 10:54| 发布者: 曾工| 查看: 1232| 评论: 1|原作者: 曾工|来自: 电磁兼容网

摘要: 安规标准，例如GB 4943.1、IEC 62368-1，这个里面的表25 基于瞬态电压的抗电强度试验电压，该表格用于确定设备应进行的耐压测试电压值，依据的是设备在使用过程中可能承受的“瞬态过电压”水平。 表25 基于瞬态电压 ...
安规标准，例如GB 4943.1、IEC 62368-1，这个里面的表25 基于瞬态电压的抗电强度试验电压，该表格用于确定设备应进行的耐压测试电压值，依据的是设备在使用过程中可能承受的“瞬态过电压”水平。

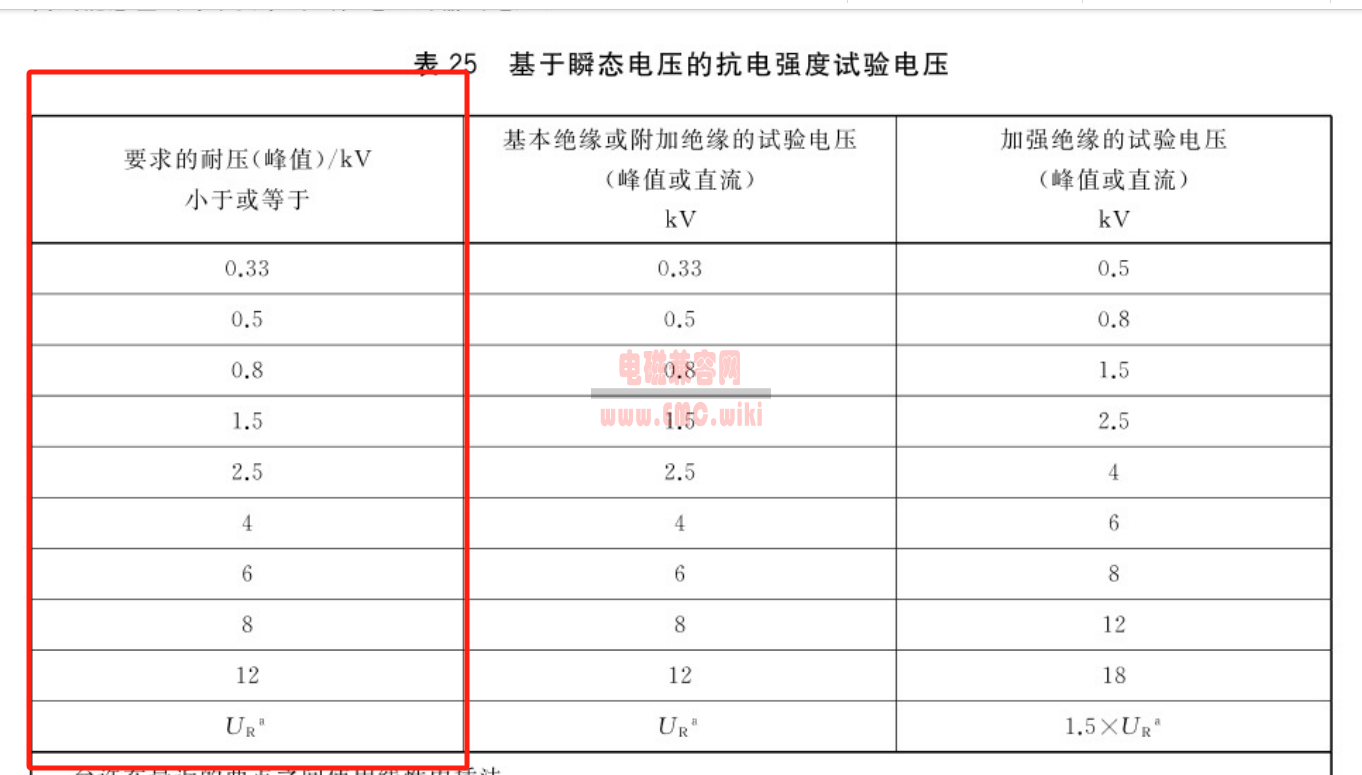

表25 基于瞬态电压的抗电强度试验电压

安规标准（如 GB 4943.1 或 IEC 62368-1）中关于抗电强度（耐压）测试的规定——尤其是“基于瞬态电压的抗电强度试验电压。

第一列：要求的耐压（峰值）/kV 小于或等于
  • 这是参考值，也叫“参考电压”或“额定瞬态过电压”（例如由过电压类别和安装环境决定）。
  • 单位为kV（千伏）峰值，表示设备在正常或异常（如雷击、开关浪涌）情况下可能遇到的最大电压。
  • 比如你设计的设备需承受的瞬态电压为2.5kV，就应查表中“2.5”这一行。
第二列：基本绝缘或附加绝缘的试验电压（峰值或直流）
  • 基本绝缘（Basic Insulation）：为正常使用下的基本防护措施，用于防止电击。
  • 附加绝缘（Supplementary Insulation）：当基本绝缘失效时的附加防护。
  • 这一列给出了应施加于该类绝缘的耐压测试电压。
  • 注意：测试电压可以是直流或峰值交流，取决于试验方法。
第三列：加强绝缘的试验电压（峰值或直流）
  • 加强绝缘（Reinforced Insulation）：提供单一层级防护，但其性能应等同于“基本+附加”两者合计。
  • 因为其必须承受更高的可靠性要求，所以测试电压也更高。
  • 加强绝缘测试通常要乘以一个系数（如表中最下方所示：1.5×UR^a）。
举个例子：
假设你的设备最大可能承受的瞬态电压为 2.5 kV，你需要测试绝缘：
绝缘类型测试电压要求（查表）
基本绝缘2.5 kV（直流或峰值）
加强绝缘4 kV（直流或峰值）

总结一下：
  • 表格第一列：你设备面临的“瞬态耐压等级”；
  • 第二列：这种等级下“基本或附加绝缘”的测试电压；
  • 第三列：这种等级下“加强绝缘”的测试电压；
  • 电压值可用直流或峰值交流形式（具体由测试方法决定）；
  • 这是确定设备是否具有足够电气绝缘性能的关键依据。
