电磁兼容整改 - EMC精准定位方法 - 三步曲

2021-3-15 22:24| 发布者: 曾工| 查看: 4869| 评论: 0|原作者: 曾大侠|来自: 电磁兼容网

摘要: 电磁兼容整改,是电子电器产品在上市前,面对市场准入的一个门槛,很多厂家对于产品的前期设计没有考虑,往往就需要后期的EMC整改。EMC整改是有方法、思维、路数的,那么下面给大家介绍一下辐射的电磁兼容整改的放方 ...
电磁兼容整改,是电子电器产品在上市前,面对市场准入的一个门槛,很多厂家对于产品的前期设计没有考虑,往往就需要后期的EMC整改。EMC整改是有方法、思维、路数的,那么下面给大家介绍一下辐射的电磁兼容整改的放方法。

一、EMC整改大体区域定位

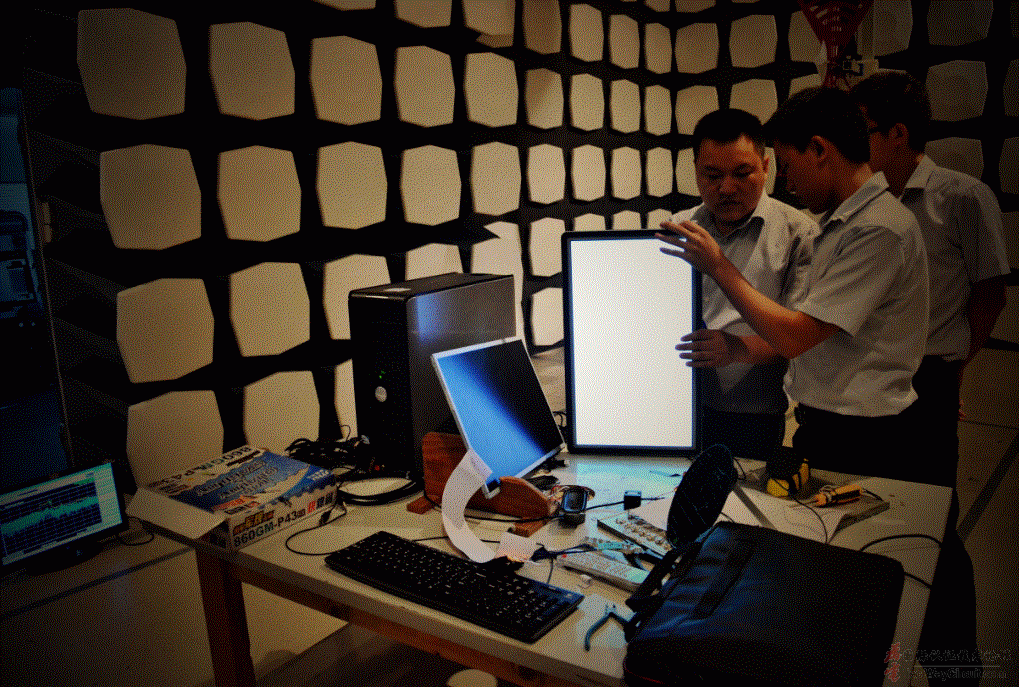

,在实验室远场内部进行。主要是利用手的各类动作或者磁环对线缆、各电路区域、关键信号如音量、分辨率、背光、SSC、亮度等逐个功能的移除以及相应性能调节,去观测不合格频率的实时相应情况,从而发现并定位在某一个Root cause电路、线缆、接地、布局等原因。


二、EMC整改具体区域定位,

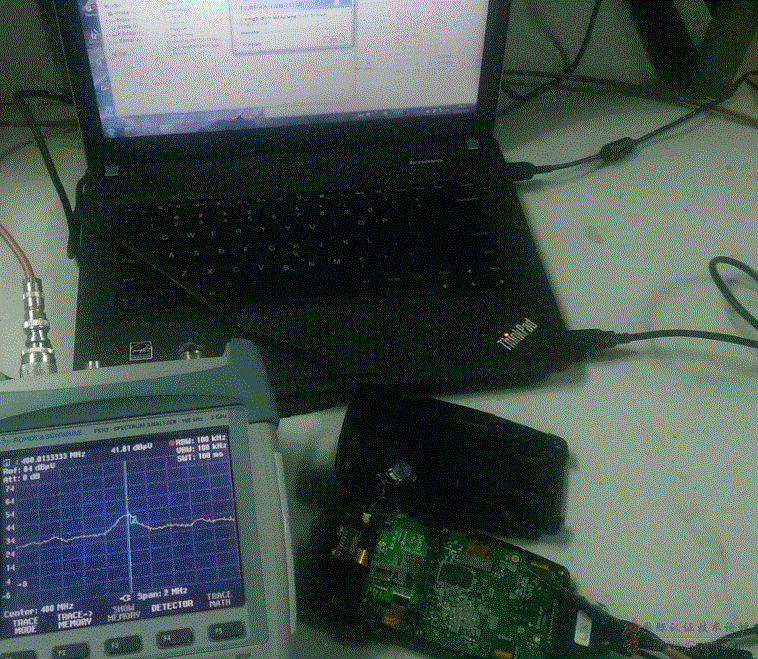

在实验室外部利用频谱分析仪并借用探头LOOP,对上一步在EMC暗室远场内部发现的大体区域部位,再度进行更加精确的Noise Root cause定位从而进一步加以确认,具体定位发现是某个IC、某个DC to DC、某个局部的GND回路、更或者是某个线缆等。


三、EMC整改最终精准定位,在实验室外部利用频谱分析仪并借用探头Probe,对已经发现的某个IC、某个DC to DC、某个局部的GND回路、更或者是某个线缆进行具体信号的定位,例如是CLK、DATA、PWM、IO、更或者是某个PCB trace的近场偶合,对具体真实的某个信号进行定位。


最后,我们为什么要引入近场、远场的概念、为什么要分为这么几步走呢?

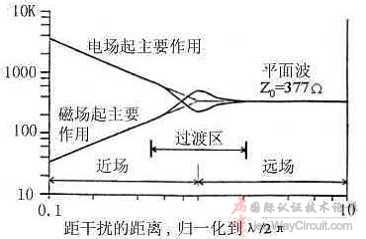

对于远场,d>λ/2π,电磁波称为平面波,平面波的阻抗是恒定的,等于自由空间的阻抗:Z0=120π=377Ω

在近场,d<λ/2π,波阻抗由辐射源特性决定:
小电流、高压电辐射体(例如棒)主要产生高阻抗的电场;
而大电流、低电压辐射体(例如环)主要产生低阻抗磁场。
如果辐射体阻抗正好约377Ω,那么实际在近场能产生平面波,这取决于辐射体形状。

λ/2π附近的区域,或近似六分之一波长的区域,是近场和远场之间的传输区域。
平面波总是假设是在远场;
当分别考虑电场或磁场波时,则假设是在近场。

电场和磁场互相支持并互相产生,信号强度和距离平方成反比(1/r2) 就是说近场定位时由于探头的不确定因素导致的测试结果较远场是肯定是有一定差异的,这就是为什么近场只能作为参考,而对于远场内部才有最终的意义。因为,有时候近场探头发现的干扰信号,而在远场却不能发现的,反之在远场看到的骚扰信号而在近场的话95%以上的概率都会被探头捕捉到,只是信号强度的高低了。为什么会有时候远场能看到的频率而在近场发现不了呢?那可能是因为骚扰信号发射的波长与你近场探头能接收到的EMI频率的波长不是有效或者最大效率接收

λ=C/f
C(光速)=f(频率)*λ(波长)
2.998x10^8米/秒

另外关于波长的知识更多请参阅:https://www.emc.wiki/thread-3442-1-1.html
