什么样的屏蔽罩,屏蔽效能更高呢?

2024-1-9 02:26| 发布者: 曾工| 查看: 784| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: 屏蔽罩的设计影响其屏蔽效能。以下是一些能提高屏蔽效能的设计要素:完整覆盖: 屏蔽罩必须完全包围或覆盖要屏蔽的设备或电路。有任何缺口或开口都可能使电磁波渗透进来,降低屏蔽效能。密封性能: 确保屏蔽罩的接缝 ...

屏蔽罩的设计影响其屏蔽效能。以下是一些能提高屏蔽效能的设计要素:
  • 完整覆盖: 屏蔽罩必须完全包围或覆盖要屏蔽的设备或电路。有任何缺口或开口都可能使电磁波渗透进来,降低屏蔽效能。
  • 密封性能: 确保屏蔽罩的接缝和连接部分良好密封,以防止电磁波通过裂缝或间隙进入。
  • 导电性能: 屏蔽罩材料应具有良好的导电性能,以便能够吸收或反射电磁波。铜、铝等金属通常用于这种目的。
  • 厚度和材料选择: 选择合适的厚度和材料以满足所需的屏蔽要求。厚度增加和更高电导率的金属通常能提高屏蔽效能。
  • 泄漏控制: 对于高频设备,屏蔽罩必须能够控制电磁波的泄漏。这可能需要特殊的设计和材料。
  • 吸收材料的使用: 在屏蔽罩内部使用吸收材料可以帮助吸收残余的电磁能量,提高屏蔽效果。
  • 频率匹配: 设计时需要考虑要屏蔽的频率范围。选择材料和设计结构以适应需要屏蔽的特定频率范围。

最佳的屏蔽效能通常是通过综合利用上述要素来设计屏蔽罩,以满足具体的屏蔽要求和环境条件。

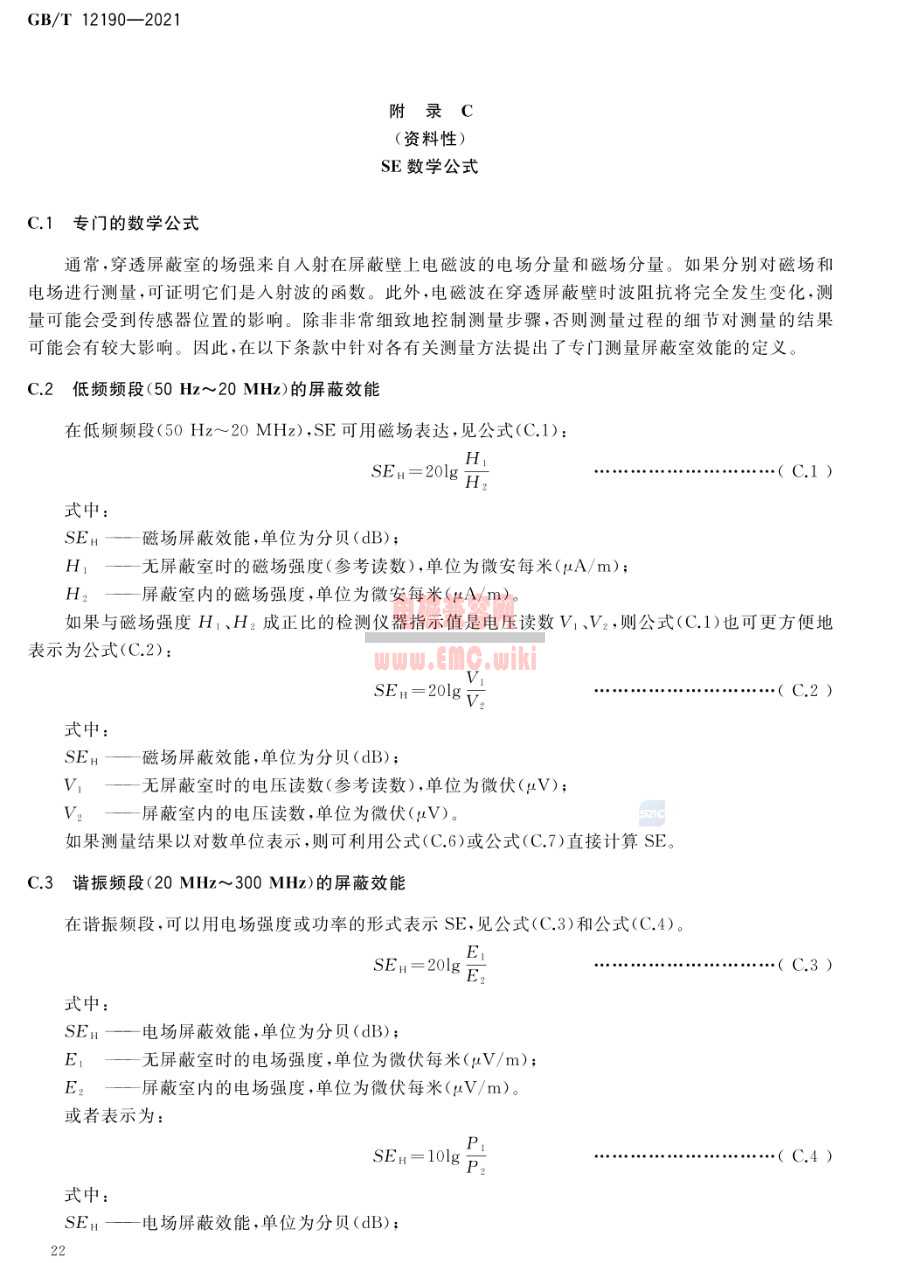

屏蔽效能公式为:
SE=10×lg(Pi/Pt),
其中Pi为入射电磁波功率,Pt为透射电磁波功率。

该公式用于计算屏蔽材料对电磁波的屏蔽能力,以分贝(dB)为单位表示。根据这个公式,当入射电磁波功率一定时,透射电磁波功率越小,屏蔽效能越高。

因此,在选择屏蔽材料时,应考虑其电磁波吸收和反射性能,以及材料的导电性、厚度和结构等因素,以提高屏蔽效能。
这个公式代表屏蔽效能(SE)的计算方式,其中SE是以分贝(dB)为单位的值,表示屏蔽性能的量化指标。这个公式中的Pi是指在没有屏蔽罩时的电磁场强度,Pt是指在有屏蔽罩时的电磁场强度。

这个公式中的10是因子,lg表示以10为底的对数。这个公式的目的是比较有屏蔽罩和没有屏蔽罩时的电磁场强度,计算出屏蔽罩提供的减弱程度。

注意:这个公式是一个简化的模型,实际的屏蔽效能可能受到许多其他因素的影响,例如频率、材料选择、屏蔽罩的设计等。因此,仅仅使用这个公式可能无法全面准确地描述真实的屏蔽效能。

SE=20×lg(Pi/Pt) 与SE=10×lg(Pi/Pt),这2个公式哪个是对的?
两个公式都是正确的,只是单位不同。SE=20×lg(Pi/Pt) 的单位是dB,而SE=10×lg(Pi/Pt) 的单位是dBm。在功率的单位上,1W=1000mW,因此1W=10000dBm。因此,当使用功率单位W时,应使用SE=20×lg(Pi/Pt) 计算屏蔽效能。而当使用功率单位mW或dBm时,应使用SE=10×lg(Pi/Pt) 计算屏蔽效能。
