工业变频器EMC辐射测试数据分析

2025-7-8 23:53| 发布者: 曾工| 查看: 869| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: 工业变频器（VFD，Variable Frequency Drive）控制板 ✅ 1️⃣ 功能定位：工业电机驱动器、变频器的主控PCB板，主要用于电机调速、节能控制，尤其适合：风机变频驱动水泵变频控制工业通用变频器 ✅ 2️⃣ 主要特征 ...

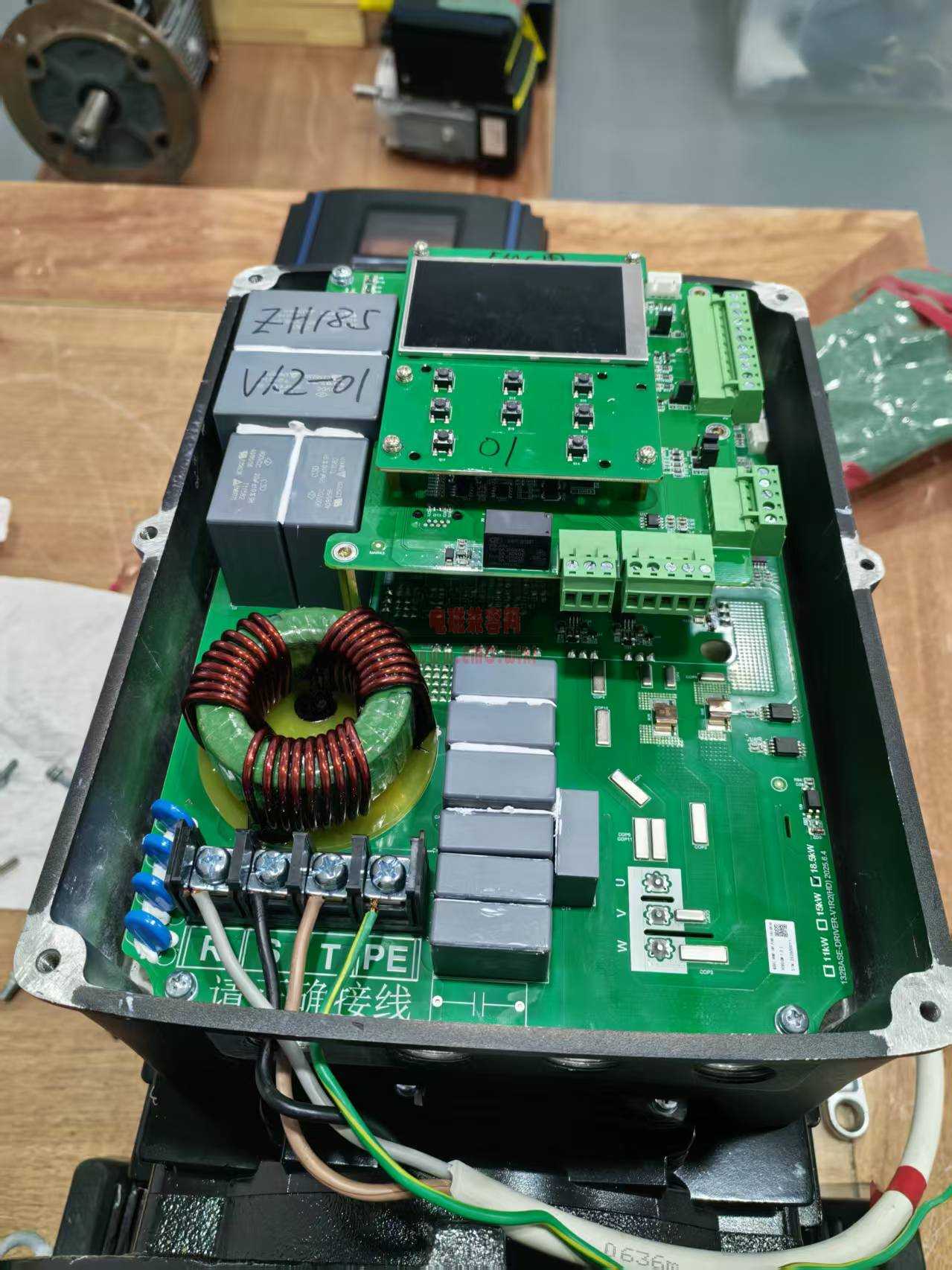

工业变频器（VFD，Variable Frequency Drive）控制板


✅ 1️⃣ 功能定位：
工业电机驱动器、变频器的主控PCB板，主要用于电机调速、节能控制，尤其适合：
  • 风机变频驱动
  • 水泵变频控制
  • 工业通用变频器
✅ 2️⃣ 主要特征分析：📌 电源输入端（图下方，绿色接线端子）：
  • 明确标识了 L、N、PE（接地），这是AC输入端。
  • 三根接线 → 典型的单相或三相电源输入。
  • 大地接地螺丝 + 黄绿线接地，符合工业安规要求。
📌 共模电感（大圆环，铜线漆包绕制）：
  • 磁芯颜色深绿色，线径粗，共模电感，用于输入侧EMI滤波，抑制共模干扰；
  • 放在电源输入旁，典型的工业EMC滤波布局。
📌 灰色电容阵列（X电容）：
  • 一排灰色电容，通常是差模滤波电容（X电容）；
  • 与共模电感协作，抑制差模噪声。
📌 大体积黑色元件（继电器或电容）：
  • 左上方的两颗黑色元件，可能是电解电容或继电器（结合板子的“V1.2-01”标签，可能是继电器做输入浪涌抑制或软起动切换）。
📌 主控电路区域（顶部绿色PCB）：
  • 有 LCD 显示屏接口、按键操作区；
  • 很多螺丝端子，明显是控制接线口（I/O 接口、通讯接口）；
  • 上下叠层板结构 → 控制板与功率板分离；
  • MCU、驱动芯片等逻辑控制区基本集中在上层PCB。
📌 电机三相输出端（右侧 W、V、U）：
  • 板子上清晰标记 W、V、U，是典型的电机三相输出端；
  • 说明这块板负责电机的三相功率输出调制。
✅ 3️⃣ 整体功能总结：
区域功能
电源输入端AC输入、滤波、浪涌保护
EMI滤波区共模电感+X电容，滤波EMI噪声
功率控制区（下方主板）PFC电路、功率变换、输出驱动
主控控制区（上层小板）显示、按键、MCU控制、通讯接口
电机输出端三相电机驱动输出

✅ 4️⃣ EMC分析重点：
  • 输入侧EMC滤波完整，含共模电感、X电容，传导发射抑制能力较强；
  • 大体积输入电容或继电器，用于浪涌吸收、软起动；
  • 板体布局合理，上下分层结构，逻辑与功率部分有效隔离；
  • 电机驱动区必须重点关注辐射干扰和谐波抑制，尤其在高功率、高dv/dt情况下。
✅ 结论：
这是一块标准的工业变频器主控PCB，适用于风机、水泵、压缩机、电机调速等场合，具有：
  • 电机三相驱动输出功能；
  • 强大的输入滤波与EMC抗扰度；
  • 集成显示、按键、人机界面；
  • 工业级安全接地与保护设计。

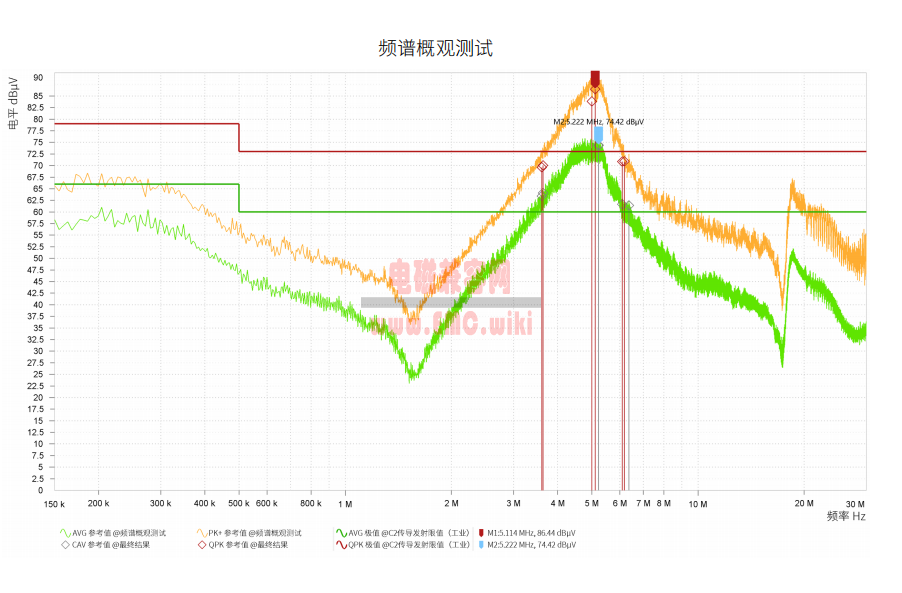

工业变频器（VFD，Variable Frequency Drive）辐射测试数据

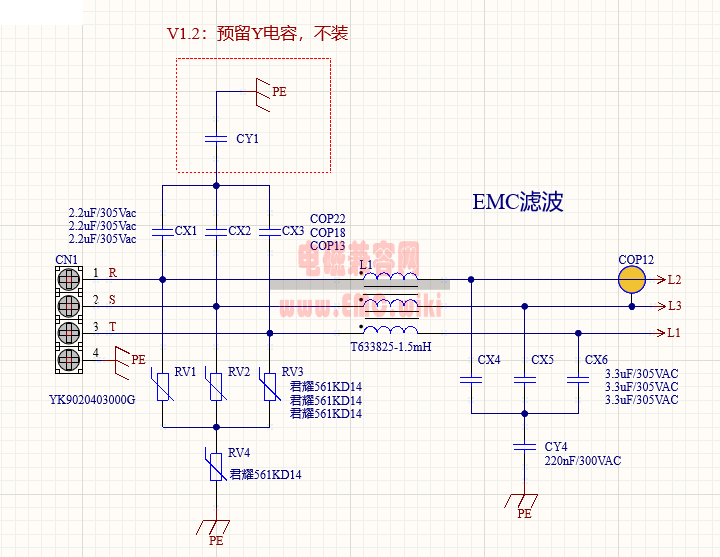

工业变频器（VFD，Variable Frequency Drive）滤波电路


整改方案：
请查阅 https://www.emc.wiki/thread-19138-1-1.html
