这两个电容 C7 和 C11 在这个电路中主要起 去耦（Decoupling）和滤波（Filtering） 作用： ✅ 作用说明：滤除高频噪声
提供瞬态电流
去耦作用
它们通常和旁边的小容量陶瓷电容（如 C9 100nF）配合使用：

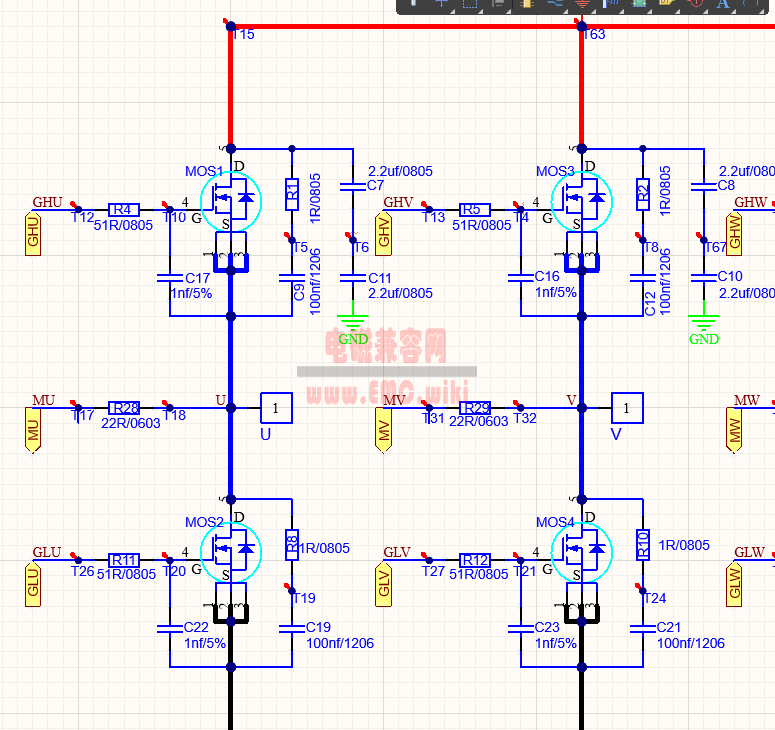

C7 和 C11 是电源去耦和滤波电容，用于抑制电源噪声、稳压、抑制瞬态电流尖峰，保证 MOSFET 稳定工作。 扩展阅读： ✅ 1️⃣ 电路结构总览 这个电路是全桥驱动电路（H-Bridge）的一部分，非常典型，用于驱动电机、变压器、负载，常见于DC-DC电源、马达驱动、逆变器中。 电路包含：
✅ 3️⃣ 电容的功能汇总（包含你问的 C7、C11）
✅ 4️⃣ 电路主要功能 → 实现高压直流到负载的双向驱动（H桥驱动）
→ 电流控制、反馈保护
GHU 高电平 → MOS1 导通（上桥臂导通）； GLU 高电平 → MOS2 导通（下桥臂导通）； 同时控制 GHV 和 GLV，可以让电流流向 U 或 V； 通过 PWM 调制 GHU/GLU/ GHV/GLV，实现：
✅ 总结 这个电路核心是全桥功率驱动电路，配合栅极驱动信号，实现高压负载控制。 C7、C11 是桥臂的电源去耦电容，保证电源干净、抑制尖峰噪声，是高频滤波、瞬态抑制的关键元件。 |
