快速瞬变（EFT）抗扰度的设计，具体有那些措施，对于拥有高速信号的数字电路产品 ...

2024-2-2 23:45| 发布者: 曾工| 查看: 4302| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: 电快速瞬变（EFT）是一种电磁骚扰，它能在电路中产生非常快速的电压脉冲，对高速数字电路造成干扰，可能导致数据错误、系统复位甚至硬件损坏。为了提高高速数字电路产品对EFT的抗扰度，设计时可以采取以下措施：电 ...

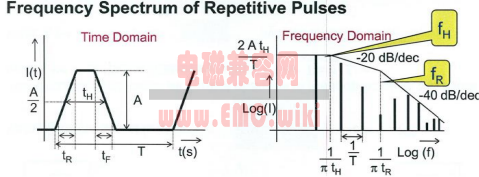

电快速瞬变（EFT）是一种电磁骚扰，它能在电路中产生非常快速的电压脉冲，对高速数字电路造成干扰，可能导致数据错误、系统复位甚至硬件损坏。为了提高高速数字电路产品对EFT的抗扰度，设计时可以采取以下措施：

电源输入端口滤波：
使用高质量的共模和差模滤波器，包括X电容、Y电容以及磁珠或铁氧体扼流圈等元件，以减少传导耦合进来的EFT脉冲。在输入输出端口上使用滤波器和抑制器，以降低电磁辐射和提高电路的抗扰度。

地线设计优化：
减小接地回路的面积和阻抗，提供低阻抗的接地路径，避免形成大的公共阻抗耦合。增加接地层的连续性和宽度，尤其是在关键信号区域周围。建立有效的地线系统，以降低地线回流路径的电阻，减小地线干扰。

去耦电容布置：
在集成电路（IC）电源引脚附近放置多个低ESR陶瓷电容进行局部去耦，这有助于吸收瞬态能量并稳定电源电压。

信号线路保护：
对敏感信号线使用适当的TVS二极管（瞬态电压抑制器）进行箝位保护，限制过高的电压尖峰。
在接口处采用隔离器件，如光耦合器或数字隔离器（如TI的ISO72x系列），以降低直接传导噪声的影响。

PCB布线策略：
避免长且未受保护的信号走线，尽可能缩短传输线长度，减小辐射和感应耦合的可能性。
实施良好的信号完整性设计，包括合理的匹配与终端技术，以减少反射及由此产生的过冲。

屏蔽和封装：
采用金属外壳或内部屏蔽层来减少辐射干扰和对外部EFT的敏感性。
确保电缆和连接器具有良好的屏蔽效能，并正确接地。

系统级防护：
软件层面可以实现错误检测和纠正机制，例如奇偶校验、循环冗余校验（CRC）或更高级别的纠错编码（ECC）。

差模传输：
采用差分信号传输可以提高抗干扰能力，因为它能够抵消共模噪声。

瞬态电压抑制器：
在电路中使用适当的瞬态电压抑制器，如TVS二极管，来吸收瞬时电压峰值，保护关键元件免受损害。

遵循标准要求：
符合相关的国际或地区电磁兼容性（EMC）标准，如IEC 61000-4-4标准，确保产品在经过EFT测试时能够满足抗扰度等级要求。

通过上述综合手段的设计和实施，可以有效提升高速数字电路产品的电快速瞬变抗扰度性能。
