电子束图像干扰解析:横纹、斜纹与毛刺的电磁干扰机理与电路对策 ...
2025-7-7 08:27
|
发布者:
曾工
|
查看:
27
|
评论: 0
|
原作者: 曾工
摘要
: ✅ 一、干扰现象与底层逻辑框架干扰现象主要表现底层干扰逻辑本质原因分类横向条纹水平方向亮度周期变化、横纹滚动电源干扰、电源波动影响扫描速度低频电源谐波、共模噪声斜向条纹斜纹、交错条纹扫描电路交叉干扰、 ...

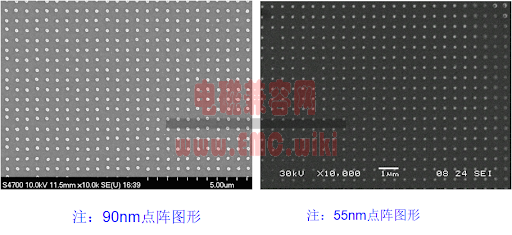

✅ 一、干扰现象与底层逻辑框架
干扰现象
主要表现
底层干扰逻辑
本质原因分类
横向条纹
水平方向亮度周期变化、横纹滚动
电源干扰、电源波动影响扫描速度
低频电源谐波、共模噪声
斜向条纹
斜纹、交错条纹
扫描电路交叉干扰、时序串扰、磁场斜向耦合
信号串扰、交叉调制、磁场干扰
毛刺干扰
瞬时亮线、短暂跳动、尖刺噪声
高频瞬态干扰,电场瞬间冲击扫描/聚焦电路
静电放电(ESD)、浪涌、瞬态脉冲
✅ 二、详细原理机制(电路视角)
1️⃣ 横向条纹(水平波纹、滚动条纹)
✦ 典型现象:
图像上出现周期性
水平纹波
,类似“水波纹”不断从上到下/下到上滚动。
静止图像也会漂移,黑白或彩色均明显。
✦ 根源电路逻辑:
多由
电源纹波
或
电源地噪声
导致。
横向条纹的周期,通常对应
电源频率或其倍频
(50Hz、100Hz、150Hz、300Hz等)。
电源纹波通过
电源线、地线或扫描控制电路
引入扫描时序变化,扫描速度瞬间抖动。
典型耦合途径:
电源变压器漏磁+接地电压差+开关电源高频谐波
。
✦ 关键电路环节:
电源部分(共模、差模噪声未滤净)
地线设计不良,地环路存在
扫描电路电源/偏转放大电路敏感
2️⃣ 斜向条纹(斜纹、交叉条纹)
✦ 典型现象:
图像中出现
斜向条纹
,随时间变化,图像呈“扭曲交错”效果。
常伴有轻微摆动、抖动。
✦ 根源电路逻辑:
本质是
扫描信号之间的串扰或交叉调制
:
垂直扫描电路的信号干扰了水平扫描信号(或反之)。
电源中的高次谐波也可能混入两轴扫描时序中,引起相互调制。
外部磁场干扰(例如电机、大电流母线、变压器)引起电子束轨迹
斜向偏移
,也会叠加斜纹。
✦ 关键电路环节:
扫描信号布线不良(平行走线、过长)
信号地与电源地共用、不干净
电源模块耦合扫描控制电路
3️⃣ 毛刺干扰(瞬态毛刺、尖刺)
✦ 典型现象:
图像中瞬时出现尖锐亮线、图像抖动、细小噪点。
多是短时、跳跃式的干扰,时间很短但破坏力强。
✦ 根源电路逻辑:
来自
高频瞬态干扰
,如:
静电放电(ESD)
开关电源高频脉冲
电快速瞬变脉冲群(EFT/Burst)
瞬态高压通过空间辐射或地线、信号线
感应耦合
到电子束控制电路,导致控制信号“瞬间崩溃”。
特别是在
聚焦电路、偏转放大电路
,这种毛刺会瞬间失控。
✦ 关键电路环节:
聚焦电路、偏转驱动电路瞬态抗扰能力不足
静电防护不良、滤波器选型弱
控制信号过长、无屏蔽
✅ 三、现象 → 电路影响 → 干扰源总结
现象
电路环节失稳位置
典型干扰源
特征频率
横向条纹
电源输入→扫描控制电源
电源纹波、接地噪声
50Hz、150Hz等
斜向条纹
水平/垂直扫描交叉→信号串扰
信号交叉耦合、外磁场干扰
中低频、扫频特性
毛刺干扰
聚焦、偏转驱动→瞬态击穿
ESD、EFT、浪涌、高频脉冲
高频瞬态
✅ 四、对应整改措施(精准措施、EMC手段)
◉ 横向条纹整改:
加强电源滤波,使用高效EMI滤波器(共模+差模)
优化接地系统,消除地环路
电源与扫描电路电源物理隔离,尽量独立电源模块
屏蔽接地系统专线接地,避免多点地干扰
◉ 斜向条纹整改:
水平、垂直扫描信号布线分离,避免并行长距离走线
增加信号滤波电容、
磁珠
,减小耦合通道
扫描电路布线尽可能短、粗、屏蔽
外部磁场较强环境下,增加磁屏蔽材料(硅钢片、坡莫合金)
◉ 毛刺干扰整改:
关键控制电路加浪涌抑制器(TVS、ESD保护二极管)
输入信号加共模扼流圈、磁珠、滤波电容
整机壳体接地、接口屏蔽加固(Faraday cage)
减小外部线缆长度,优化线束走向
✅ 五、如何快速诊断+定位方法(实用)
区分干扰类型
:用示波器同步捕捉图像干扰信号频率。
临时断开法
:
断开电源地线屏蔽,观察横纹变化(排查电源地环路)
临时绕屏蔽铜箔包裹扫描线,观察斜纹变化(排查串扰)
加静电放电枪对外壳测试,确认毛刺(瞬态敏感位置)
频谱仪扫描
:
用近场探头扫描电源、信号线,寻找高频干扰源位置。
✅ 六、总结一句话:
横纹:
电源波动、共模干扰
;
斜纹:
扫描信号交叉耦合、磁场干扰
;
毛刺:
高频瞬态、电场强干扰
。
每种现象都有
电路根源→EMC原因→定点措施
,必须
对症下药
,不能泛泛整改。
