EBIC(电子束诱导电流成像)

2025-7-4 22:01| 发布者: 曾工| 查看: 8| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: 电子束诱导电流成像(EBIC, Electron Beam Induced Current)是一种结合扫描电子显微镜(SEM)技术的半导体材料与器件电学性能分析方法。其核心原理是利用电子束照射半导体PN结区域,激发电子-空穴对,在内建电场作 ...
电子束诱导电流成像(EBIC, Electron Beam Induced Current)是一种结合扫描电子显微镜(SEM)技术的半导体材料与器件电学性能分析方法。其核心原理是利用电子束照射半导体PN结区域,激发电子-空穴对,在内建电场作用下产生电流信号,通过测量该电流的空间分布,实现对半导体结区结构、缺陷及电学特性的高分辨率成像。

核心特点:
  • 空间分辨率:通常在10纳米至几十纳米范围,受电子束尺寸及载流子扩散长度限制。
  • 非破坏性:低剂量电子束可实现材料无损检测。
  • 应用广泛:广泛用于半导体缺陷定位、太阳能电池分析、器件失效诊断、新材料电学研究等。

工作流程:
  • 在SEM中用聚焦电子束扫描样品。
  • 电子束激发PN结处电子-空穴对。
  • 内建电场分离载流子,产生诱导电流。
  • 电流信号被探针收集并放大。
  • 根据电流强弱绘制成像图,反映样品内部电学特性。



1. 基本原理

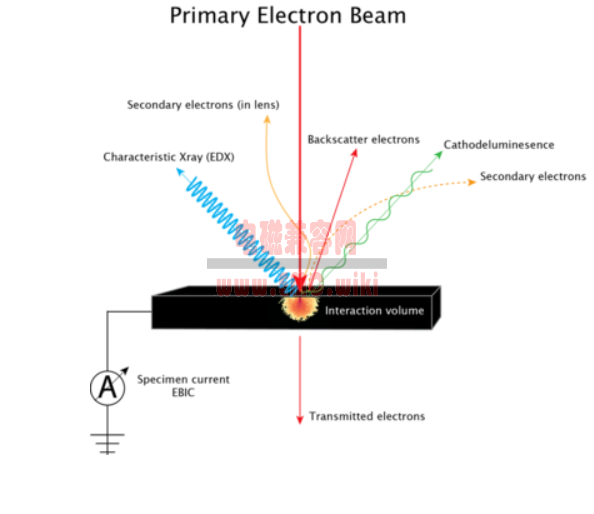

EBIC是一种基于扫描电子显微镜(SEM)的半导体电学成像技术。
其核心机制如下:
  • 电子束激发
    聚焦的高能电子束扫描半导体样品表面,穿透一定深度,激发样品内部产生电子-空穴对(EHPs)。
  • 内建电场作用
    在PN结、肖特基结等半导体结区,存在内建电场,这个电场将电子和空穴分开,促使它们沿不同方向移动,形成电流。
  • 电流测量
    通过电极连接样品,收集电子束诱导产生的电流信号(通常为皮安到纳安量级),并将其与电子束扫描位置对应,形成二维电流分布图。
  • 成像
    EBIC图像反映了样品内部的电学特性、结区位置、缺陷分布及载流子复合情况。

2. 设备组成
组件说明
扫描电子显微镜(SEM)提供电子束扫描和样品形貌观察
探针台 / 电极连接连接样品,提供电流通路,收集诱导电流
电流放大器放大微弱的诱导电流(pA~nA级)
信号采集与处理系统实时采集电流信号,转换成图像
计算机和显示器显示EBIC成像图和数据分析

3. 工作流程
样品准备
清洁、装载样品,连接电极。

电子束扫描
用电子束在样品表面逐点扫描。

诱导电流检测
在PN结等结区测量由电子束激发产生的电流。
  • 信号放大与成像
将电流信号同步记录,形成电流分布二维图。
  • 图像分析
分析电流强弱,定位缺陷、结区、载流子行为。

4. 空间分辨率
  • 电子束尺寸通常1~5纳米。
  • 载流子扩散长度(几十到几百纳米)对分辨率有影响。
  • 综合实际,EBIC空间分辨率约10~50纳米。

5. 主要应用
应用领域具体功能与意义
半导体缺陷分析定位晶体缺陷、位错、杂质等
PN结及肖特基结特性研究确定结区宽度、漏电区域、内建电场强度
太阳能电池缺陷定位、效率损失分析
微电子器件失效分析电流路径异常、击穿位置定位
新材料研究载流子行为分析、异质结评估

6. 优势
  • 高空间分辨率,可分析纳米级缺陷。
  • 非破坏性,适合敏感样品。
  • 结合SEM形貌成像,同时获取结构与电学信息。
  • 定量分析能力强,有助于理解材料及器件的电学机制。

7. 限制与挑战
  • 载流子扩散限制分辨率
  • 对样品制备、电极连接要求较高。
  • 信号较弱,需要高灵敏电流检测系统。
  • 操作复杂,需专业经验。

8. 相关技术
  • EBAC(电子束吸收电流)
  • CL(阴极发光成像)
  • 光学电流成像
  • 电学扫描探针显微镜(SPM)

9. 总结
EBIC是一种利用电子束激发并测量半导体内部电流的成像技术,是半导体材料及器件研究中不可或缺的高分辨率电学表征工具。它帮助科研人员深入理解半导体结构中的电流流动、缺陷影响及器件性能,推动新材料、新器件的发展与优化。
