广州科学城某一工业传送带EMC整改

2021-8-21 18:11| 发布者: 曾工| 查看: 7324| 评论: 14|原作者: 286|来自: 电磁兼容网

摘要: 摘要 某一工业传送带出口欧洲,需要做CE认证,需要符合EMC指令2014/30/EU。其中,EMC指令2014/30/EU里面有协调标准,EN 55014-1\EN 61000-3-2标准,也就是说需要符合辐射或者骚扰功率,还有谐波电流限值。广州EMC整 ...

广州EMC整改,广州EMC预测、广州EMC摸底测试,请联系曾工 139 2899 3907


摘要

某一工业传送带出口欧洲,需要做CE认证,需要符合EMC指令2014/30/EU。其中,EMC指令2014/30/EU里面有协调标准,EN 55014-1\EN 61000-3-2标准,也就是说需要符合辐射或者骚扰功率,还有谐波电流限值。

关键词
辐射整改、谐波整改、变频器

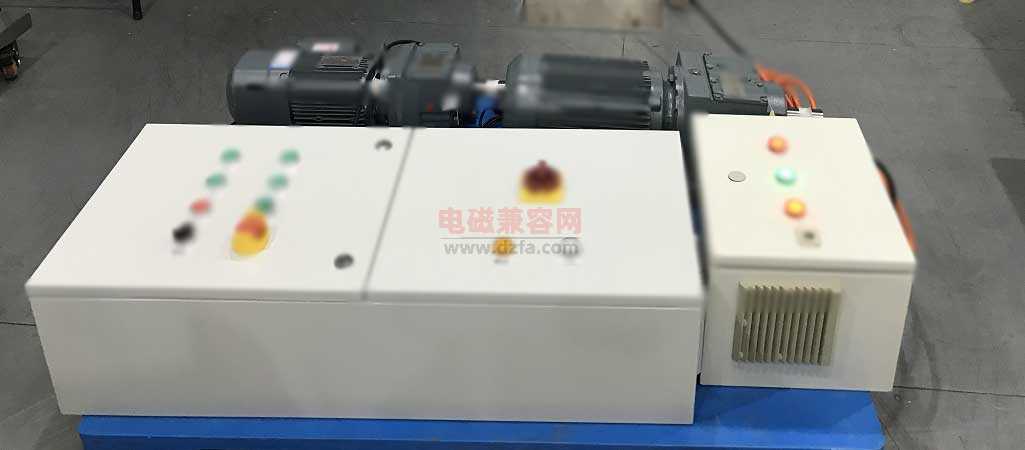

EUT描述
此产品由PLC、多个变频器、电机、接触器、继电器、辅助开关电源等组成。其中,变频器采用的是西门子的 SINAMICS V20 系列变频器。经过查阅此系列变频器规格书,得知如下:
西门子变频器遵循谐波电流限值谐波电流限值的遵循方面,针对 230 V V20 变频器的 EMC 产品标准 EN 61800-3 以遵循 EN 61000-3-2 和EN 61000-3-12 为前提。
为确保 V20 230 V 变频器能在一类环境,C2 类中运行,须遵守谐波电流限值。V20 变频器属于专业设备,用于特定专业、职业、行业,不向一般公众出售。


 额定输出功率 ≤ 1 kW 且额定输入电流 ≤ 16 A 的 V20 230 V 变频器:
无法确保遵循 EN 61000-3-2 限值。专业设备安装人员或操作人员必须向电网运营商索取一个谐波电流的连接认证。更多关于 230 V V20 变频器典型谐波电流的信息,参见下表。

 额定输出功率 > 1 kW 且额定输入电流 ≤ 16 A 的 V20 230 V 变频器:
这些设备在限值要求内,无需查询便可连接到公共低压电网上。

 额定输入电流 > 16 A 且 ≤ 75 A 的 V20 230 V 变频器:
无法确保遵循 EN 61000-3-12 限值。专业设备安装人员或操作人员必须向电网运营商索取一个谐波电流的连接认证。更多关于 230 V V20 变频器典型谐波电流的信息,参见下表。


单相交流 230 V

变频器

阻抗电压 UK 4% 条件下的典型谐波电流(额定输入电流的 %)
3 次
5 次
7 次
9 次
11 次
13 次
17 次
19 次
23 次
25 次
29 次

外形尺寸 AA/AB

42
40
37
33
29
24
15
11
4
2
1

外形尺寸 AC

53
42
31
23
16
11
2
3
2
1
1

外形尺寸 B

49
44
37
29
21
13
2
1
2
2
0

外形尺寸 C

54
44
31
17
6
2
7
6
2
0
0



传送带不合格详细数据

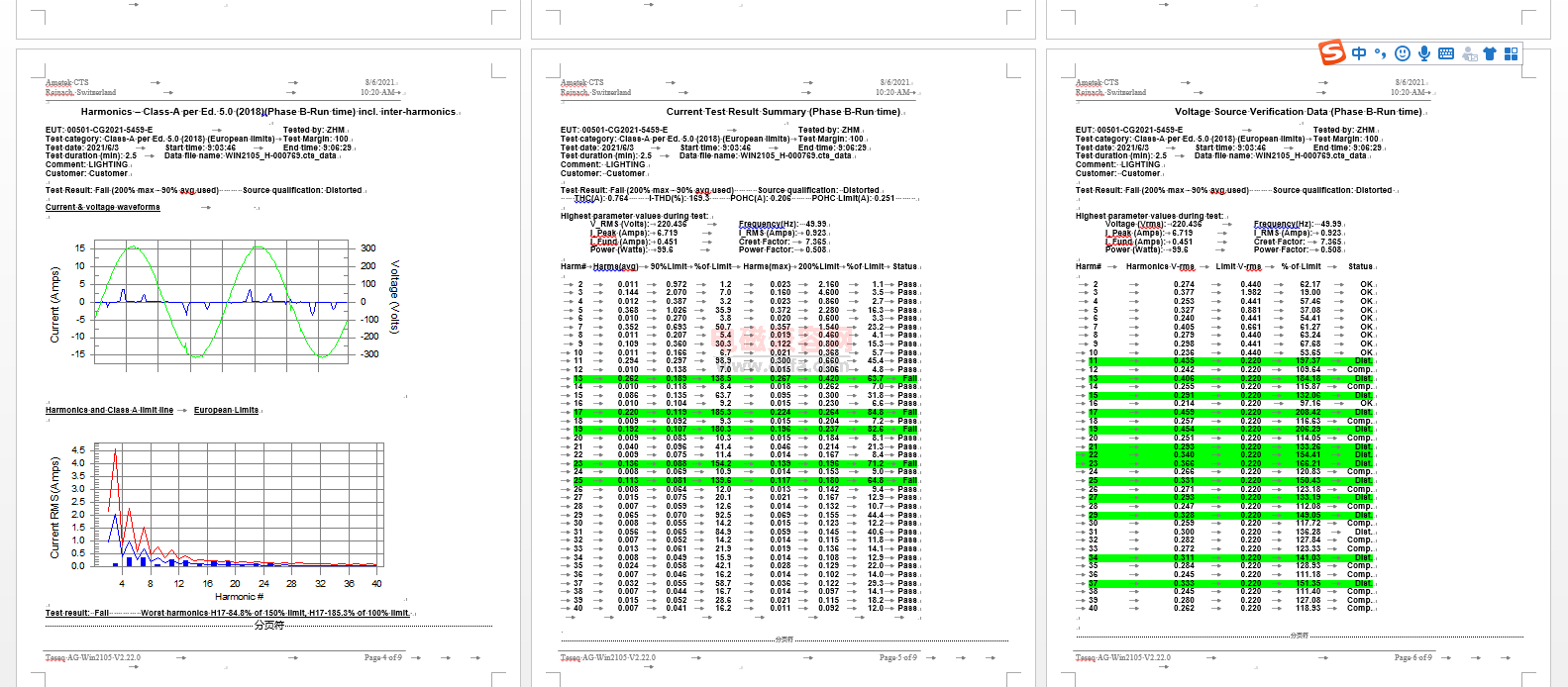

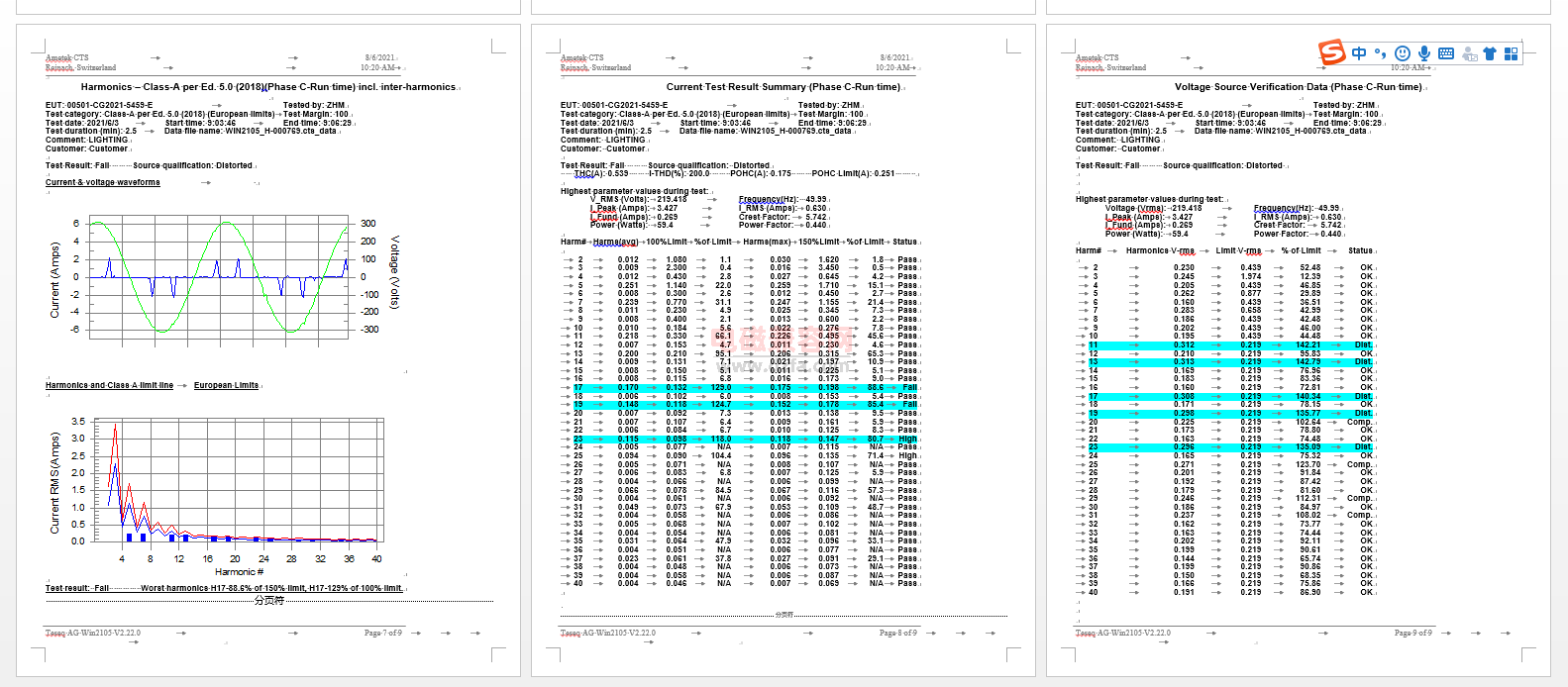

谐波不合格数据
波形+谐波电流+稳压源谐波电压
黄:A相 绿:B相 蓝:C相


传导不合格数据

传导不合格数据 - L1
L1.docx

传导不合格数据 - L2
L2.docx

传导不合格数据 - L3
L3.docx

辐射不合格数据

工业传送带辐射不合格数据 - V
V.docx

工业传送带辐射不合格数据 - H
H.docx

整改方案
详细参阅 https://www.emc.wiki/thread-4796-1-1.html
